综合光传输系统FW6600

  • 组网灵活,占用空间较小,具有超强的可扩展性。
  • 支持CWDM/DWDM/EDFA/OLPS/OTAP等多种模式业务板卡热插拔。
  • 支持 SDH,SONET,Ethernet,SAN,OTN,Video 等业务接入。
  • 支持单通道最大速率 100G,200G,400G
  • 支持单纤单向,单纤双向,双纤双向的链型、星型和环型等多种组网方式。
  • 支持不同厂商的客户端接入,与多种厂家的设备互联互通,支持客户端设备为单模(1310nm/1550nm)、多模(850nm/1310nm)、电口(RJ45)等,可实现OADM光分插复用功能,中间节点可上下波长。
  • 支持基于 SNMP统一网管平台,网管方式有 CLl(telnet 及 console)、Web、NetView (图形化界面)。
  • 支持1+1 电源热插拔余备份,交直流电源可选。




  • 产品详细信息

综合光传输系统FW6600


综合光传输系统FW6600系列产品是FIBERWDM瑞东科技推出的新一代大容量、多业务接入的光网络平台,该平台具有业务集成度高,端口密度大,业务类型丰富,配置灵活等特点,且支持基于 SNMP 协议的 C/S或 B/S 架构图形化管理界面,为管理、维护提供非常清晰的故障定位,可节省维护成本;该平台广泛应用于电信运营商、广电、电力、教育、云计算以及信息安全等领域,面向全光网络,应用于国家、省际、省内干线,本地城域网以及各种专网的建设;该平台具有传输信号独立透明,多路信号合波传输,节省光纤资源,安全可靠的特点,可帮助客户组建一个长距离、高可靠、安全灵活、抗灾能力强的光传输网络,是目前应对光缆资源紧张的最佳解决方案。


产品图


1U 机箱正面


1U 机箱背面

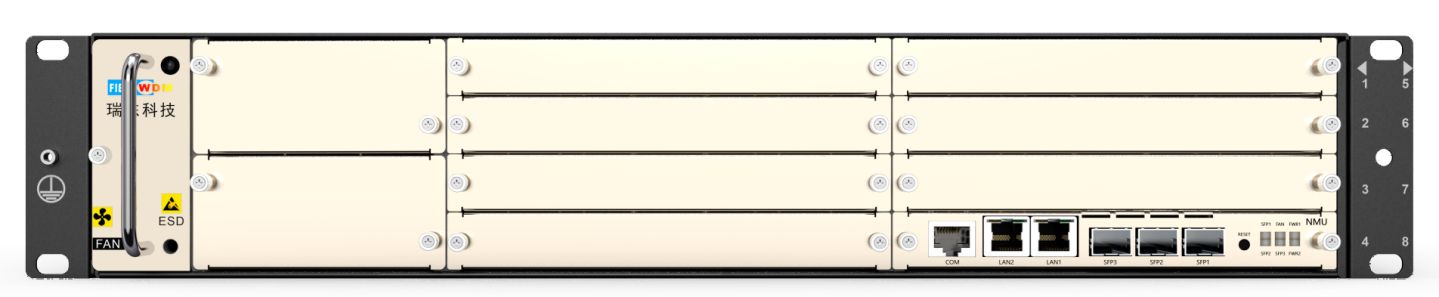

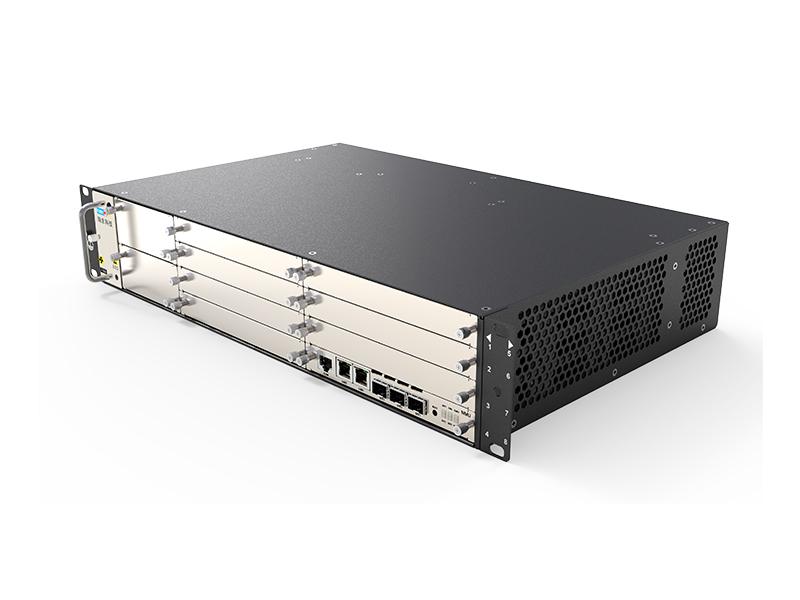

2U 机箱正面



2U 机箱背面


4U 机箱正面



4U 机箱背面


产品参数

系统参数

1U机箱

2U机箱

4U机箱

设备尺寸(mm)

482(W)×44(H)×320(D)

486(W) ×86(H)×352(D)

483(W)×178(H)×280(D)

业务槽位

4槽

8槽

16槽

功耗

<120W

<200W

<300W

波长范围

DWDM:1529.16nm~1567.14nm

CWDM:1271nm~1611nm

波道间隔

50/100 GHz fixed

37.5-400 GHz flex-grid

支持业务类型

SDH, SONET, Ethernet,SAN,OTN,Video

单通道最大速率

100G, 200G, 400G

光接口传输方式

采用2R传输方式,各通道支持32M~111.81Gbit/s 之间的速率透明传输;

采用3R传输方式,各通道速率支持 155Mbit/s、622Mbit/s、1.25Gbit/s、2.488Gbit/s、4GFC、8GFC、10GFC、11.3Gbit/s、25Gbit/s、40Gbit/s、56Gbit/s、100Gbit/s、200Gbit/s.400Gbit/s 等可选;

网络拓扑结构

点对点、链形、星形、环形、环带链、相切环和网状组网

网管方式

CLI、 NetView、Web

环境

要求

工作温度

-10℃~50℃

存储温度

-40℃~80℃

相对湿度

5%~95% 无凝结

电源要求(标值)

交流电源(AC) 电压范围:支持 90V~264V 50/60Hz

直流电源(DC) 电压范围:支持 - 36V~60V

安全与EMC

符合FCC、UL、CE、TUV、CSA标准



订购信息

产品型号

产品描述

FW6600A

1U 4槽位业务板卡,双电源槽位,带风扇单元, 带双交电源100~240V或双直源电源36~72V  482(W)×44(H)×320(D)

FW6600B

2U 8槽位业务板卡,双电源槽位,带风扇单元, 带双交电源100~240V或双直源电源36~72V  486(W) ×86(H)×352(D)

FW6600C

4U 16槽位业务板卡,双电源槽位,带风扇单元, 带双交电源100~240V或双直源电源36~72V  483(W)×178(H)×280(D)
