FW6100G4SQ 4X QSFP28 100G OTU/OEO 业务板卡

支持单多模波长转换、光功率放大等应用。
支持单向中继放大或双向中继放大。
支持2路100G双向业务接入或4路100G单向业务接入。
支持多种客户侧业务接入:100GBASE-SR4/CWDM4/LR4/PSM4/OTU4。
业务透明传输。
支持热拔插。
支持FEC功能，可优化输出、DDM信号监视、链路侦测(无接收光时不发光)。
支持基于SNMP统一网管平台，网管方式CLI(telnet及console)、Web、NetView(图形化界面)

现在查询下载

类别

热门产品

产品详细信息

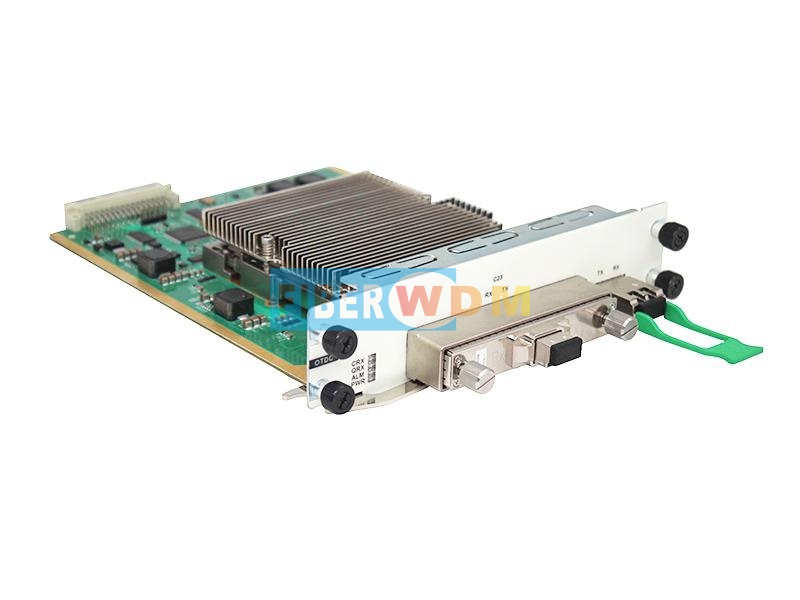

FW6100G4SQ 4X QSFP28 100G OTU/OEO 业务板卡

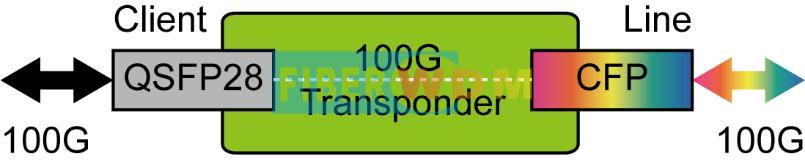

100G OTU/OEO光放大板是瑞东研发用于光纤链路而设计的100G信号放大器，采用光-电-光的转换原理使光信号再生，可转换为DWDM标准波长光信号，配合DWDM复用/解复用器实现波分复用传输，为解决光纤资源紧缺、光纤线路损耗大的传输线路提供优质的方案。

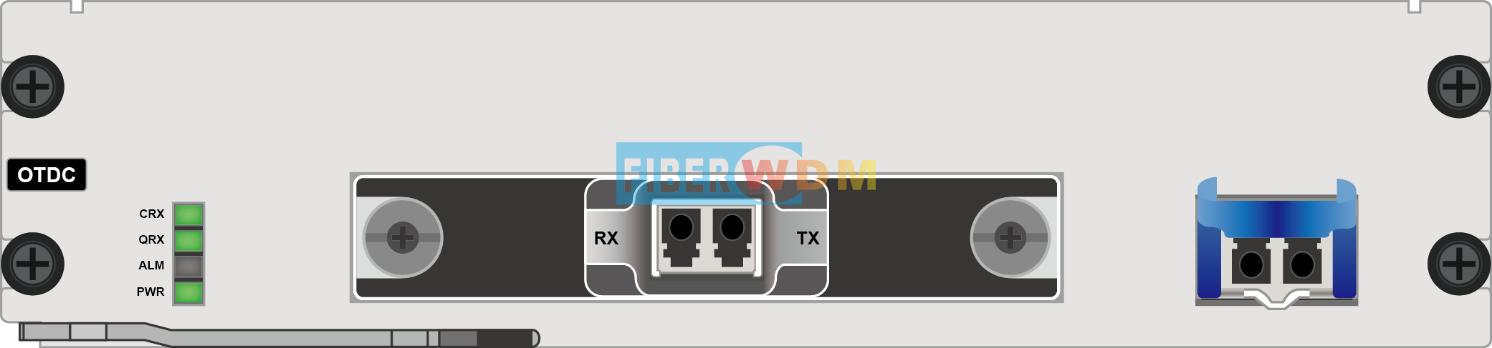

图 1 100G OTU 光放大板

产品参数

系统参数		技术指标
最大容量		4*100G单向传输
波长范围		CWDM：1271 ~ 1611nm、多模：850nm、单模：1310nm DWDM：C-Band（100GHZ或50GHZ）
业务接入类型		SDH、SONET、Ethernet、SAN、OTN、Video
板卡尺寸		156（W）× 20（H）× 225（D）（mm）
环境要求	工作温度	-10℃ ~ 50℃
	存储温度	-40℃ ~ 80℃
	相对湿度	5% ~ 95% 无凝结
安全与EMC		符合FCC、UL、CE、TUV、CSA标准
功耗		<16W
