/1x8 600um光纤 400～2500nm 工业级机械式光开关器件 SMA905接头

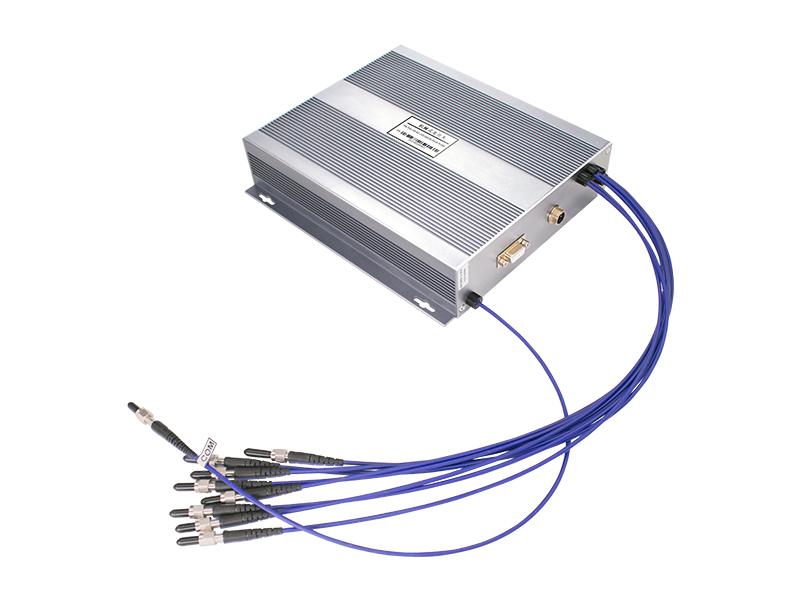

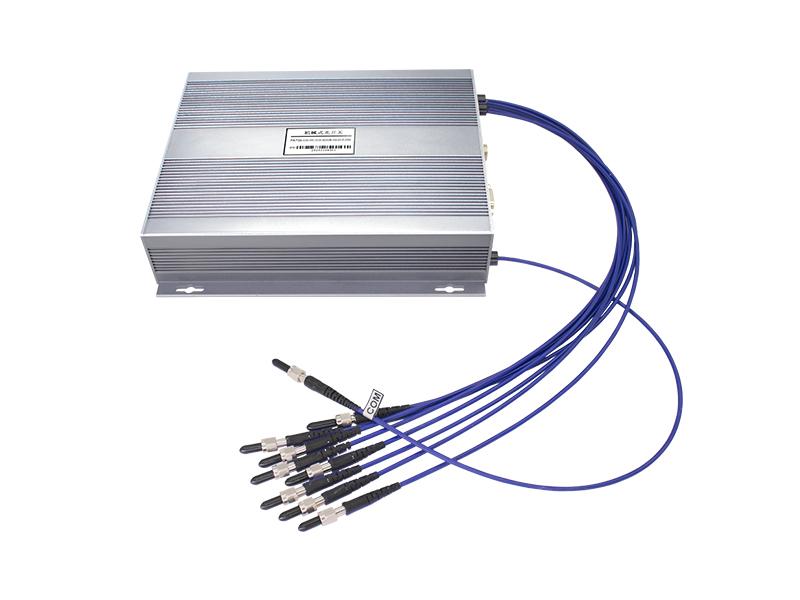

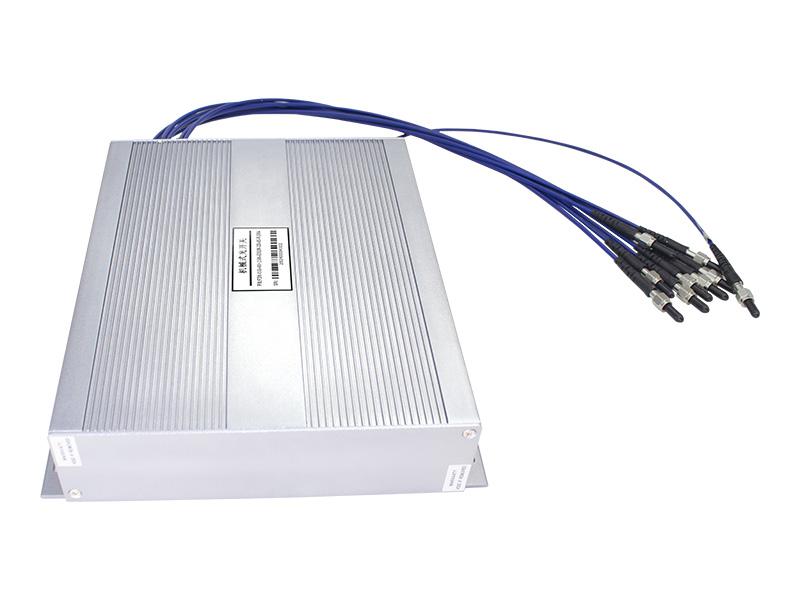

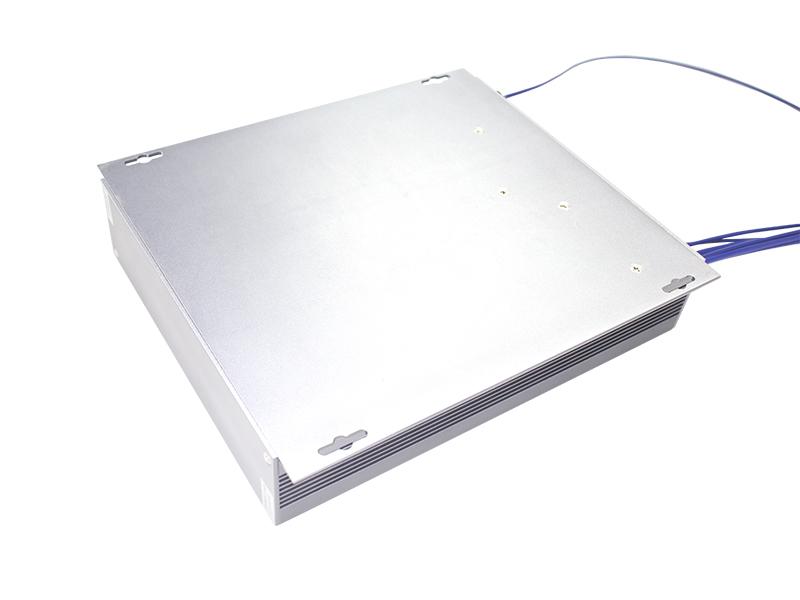

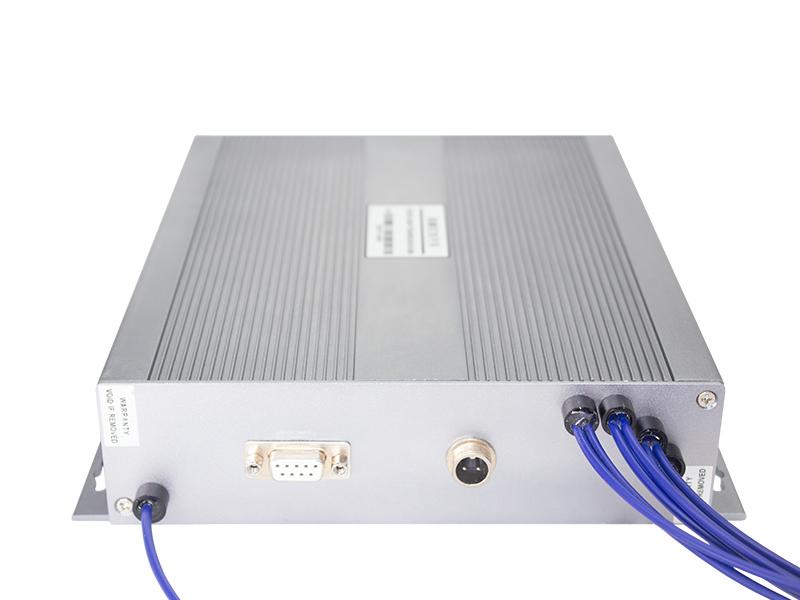

1x8 600UM-400～2500nm 机械式光开关器件
1x8 600UM-400～2500nm 机械式光开关器件 1x8 600UM-400～2500nm 机械式光开关器件 1x8 600UM-400～2500nm 机械式光开关器件 1x8 600UM-400～2500nm 机械式光开关器件 1x8 600UM-400～2500nm 机械式光开关器件 1x8 600UM-400～2500nm 机械式光开关器件

1x8 600um光纤 400～2500nm 工业级机械式光开关器件 SMA905接头

产品应用

  • 光传输系统中的多路光纤监控
  • 组成光纤及各种光器件的测试系统
  • 多光源/探测器自动换接系统
  • 光传感多点动态监控系统
  • 光测试系统中用于光纤、器件、野外光缆测试
  • 实验室光器件测试研究
  • 组建光纤自愈网络


功能特点

  • 产品具备低损耗、高可靠性
  • 内部器件均选用进口元件，可靠性更好
  • 模块化设计，可灵活嵌入各领域系统
  • 控制方式简单方便易控制
  • 内部电路设计故障自检告知功能


现在查询 下载
  • 产品详细信息

OSW-1X8-600UM-A

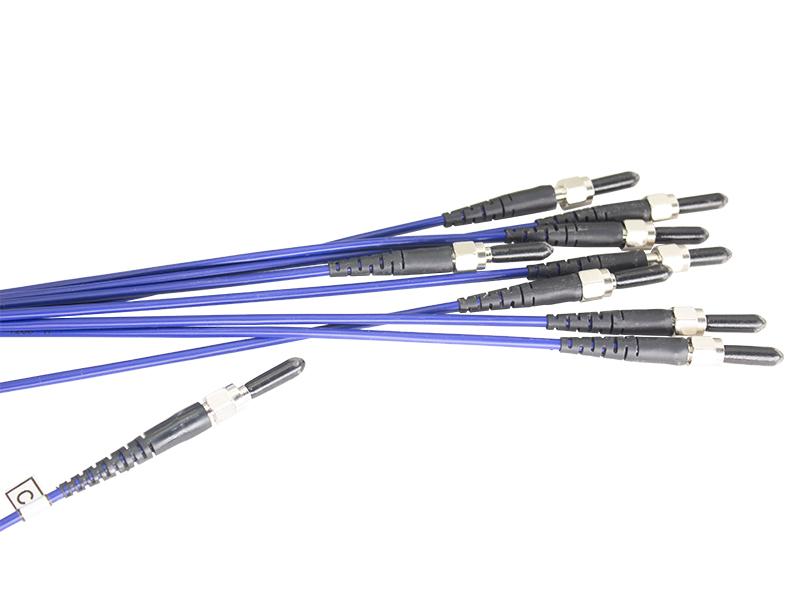

1X8机械式光开光，工作波长400-2500um，600um 0.5m光纤，输入输出端为SMA905接头


1x8机械光开关


广州市瑞东电子科技有限公司研发生产的OSW-1X8-600UM-A是一种1X8光路切换、转换、选路器件，可实现一路输入或输出端切换选择8通道光路的其中一路进行输出或输入, 本产品采用600um光纤，工作波长为400~2500um范围，产品在光纤传输系统，光开关用于多重监视器，LAN，多光源，探测器和保护以太网的转换。光开关主要应用于：光传输系统中的多路光监控、LAN 多光源/探测器自动换接以及光传感多点动态监测系统；光测试系统中用于光纤、光器件、网络和野外工程光缆测试 ；光器件装调。


名称

参数

型号

 OSW-1X8-600UM-A

插入损耗

≤1.5 dB

工作波长

400~2500nm

回波损耗

  ≥ 30 dB

信道干扰

 ≥ 50

偏振相关损耗

 ≤ 0.1 dB

重复性

≤ 0.1 dB

光纤类型

600um

出纤长度

1.0m

工作电源

5 V，1000mA

使用寿命

> 107次

开关时间

≤20 ms（相邻通道）

光纤连接器

FC、LC、ST、SC、SMA905其他

工作温度

-20 ℃ ~ +70 ℃

存储温度

-40 ℃ ~ +85 ℃

控制方式

RS-232

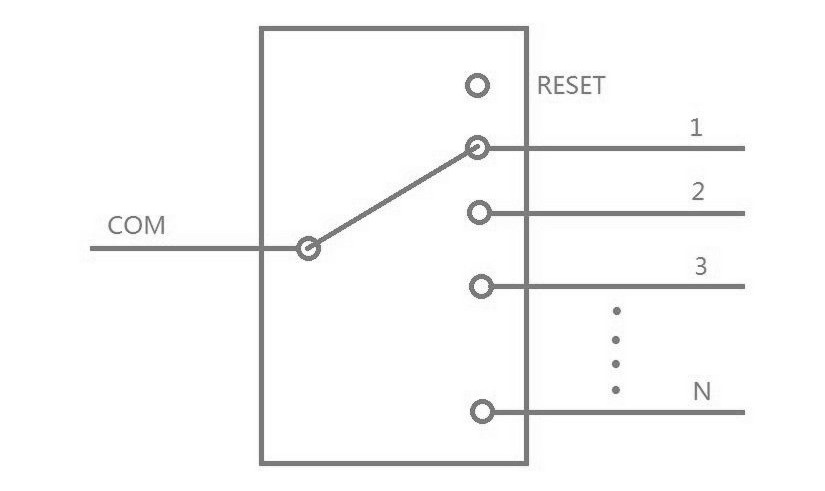

光路图

1x8光开关

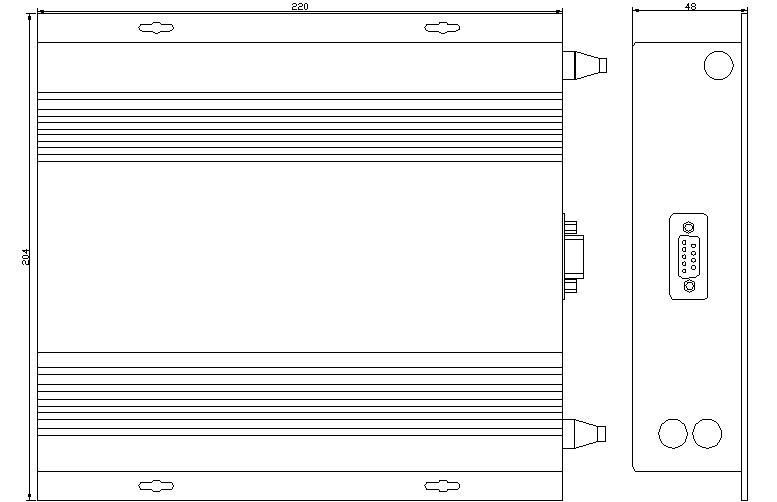

模块尺寸图

1x8光开关


管脚定义

DB9-母头

管脚

类型(I/O)

名称

功能

2

Out

TXD

串行接口，发送数据端

3

Input

RXD

串行接口，接收数据端

5

Power

GND

电源地

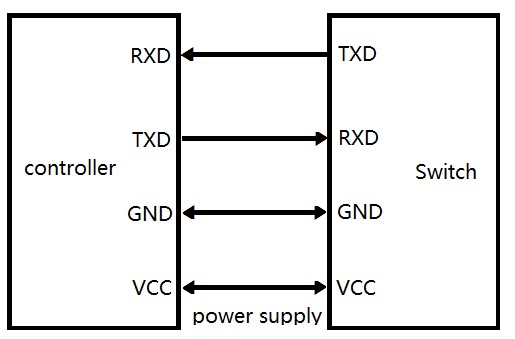

连接示意图

1x8机械光开关
