5G前传半有源波分复用系统助力运营商5G快速部署

功能特点

支持无线前传及其它业务综合接入，兼顾无线前传、专线、家宽业务承载，最大化前传网络价值；
最大程度节省光纤，一芯光纤可承载9路4G & 5G前传CPRI/eCPRI业务；
局端有源、远端无源，采用WDM技术扩展纯透明传输的物理通道，无时延和抖动引入；
支持对各通道的收发光功率的监测功能，易于维护、故障定位；
支持光层1:1保护，保护倒换时间小于20ms，提升网络可靠性；
光层保护功能板可根据应用场景选配，支持热插拔、掉电/上电保持功能，保证设备在掉电情况下不影响业务运行；
支持SNMP、Web等多种图形化界面网管；
局端有源设备支持交流220V 、直流-48V供电可选，1+1电源输入保护；
安装方式灵活，局端设备支持机架式安装和挂墙安装，远端设备支持机架式、抱杆和壁挂安装，安装简易，即插即用；
远端室外型设备满足IP67标准要求，支持抱杆和壁挂安装。

现在查询下载

类别

热门产品

产品详细信息

5G前传半有源波分复用系统 助力运营商5G快速部署

产品概述

运营商5G网络部署后，基站密度将是4G网络2~4倍之间，光纤受限将是5G前传开通面临的主要问题。在4G和5G网络部署中运营商为满足快速部署基站，有效节省光缆资源，采用了波分复用器+彩光模块的方案，实现了低成本，快覆盖的要求，但在实际应用中也存在不足和痛点：

无源波分+彩光模块的模式存在如下问题：

无源波分无管理、无保护；
缺乏管理手段；
对光纤链路故障感知能力弱；
中间传输纤芯无保护，需外接OLP实现；
光模块运维困难主要靠人工；

采用有源波分或OTN的技术方案，可以解决网络管理和光路主备路由的难题，但同时也存在成本高，远端取电难的问题。

基于前期有源波分及无源波分的技术积累和研究，和持续不断地深度了解，结合客户对前传设备承载需求的痛点，广州瑞东推出了半有源波分作为基站前传的解决方案。

半有源波分方案，局端侧采用有源设备，远端侧为无源设备，便于部署和维护，通过局端设备可网管并具备线路保护和快速OTDR故障定位功能，维护手段方便灵活，满足高可靠性，既能极大程度缓解光纤资源的压力，又能兼顾成本、管理、保护优势，助力运营商低成本、高带宽和快速部署5G前传建网。

该方案适合基站拉远光纤资源紧张场景，简单双星型组网或总线型组网（高速公路、高铁、隧道、桥梁等场景覆盖），局端有源、末端无源。方案的特点是彩光模块位于AAU和DU设备上，通过波分复用技术进行传输以节省光纤资源并可支持OADM上下波功能。还可利用双路由光缆对前传业务进行保护，同时支持利旧4G前传光纤，实现4G/5G统一前传。

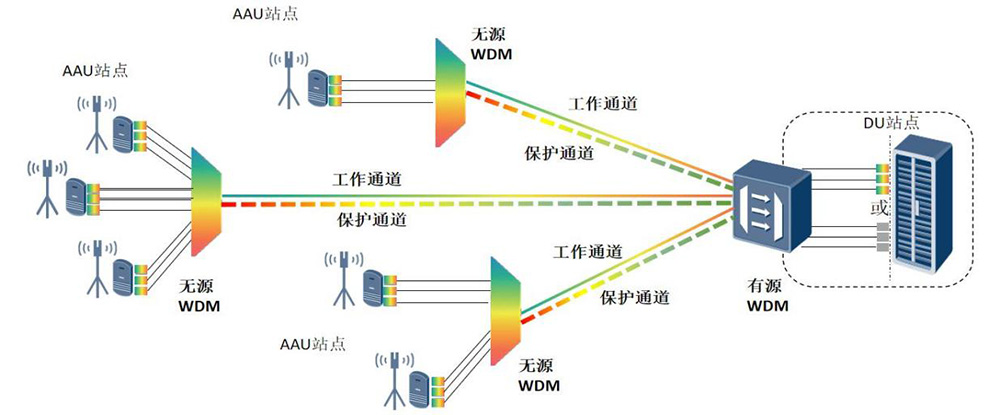

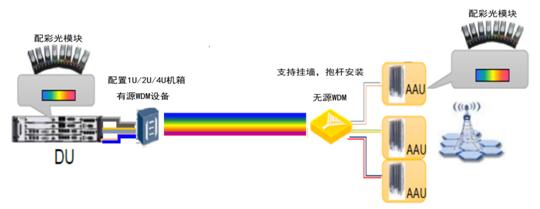

图1 半有源波分方案示图

半有源波分复用（WDM）的组网架构可以根据具体场景分为星型、总线型等组网拓扑。

图2 半有源波分星型组网

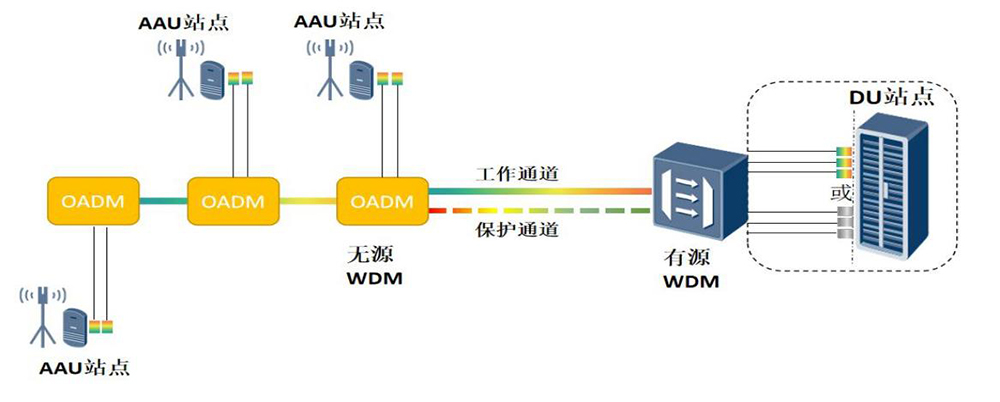

图3 半有源波分总线型组网

设备视图

1U4槽有源

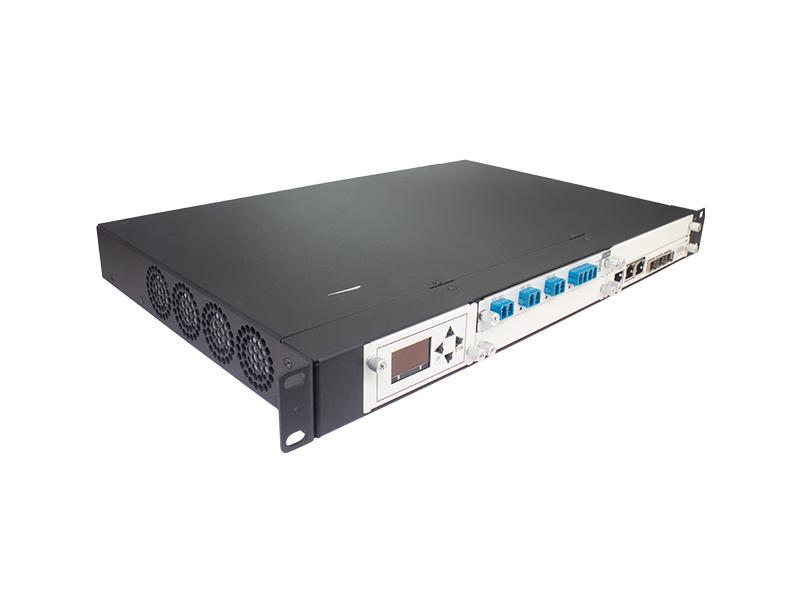

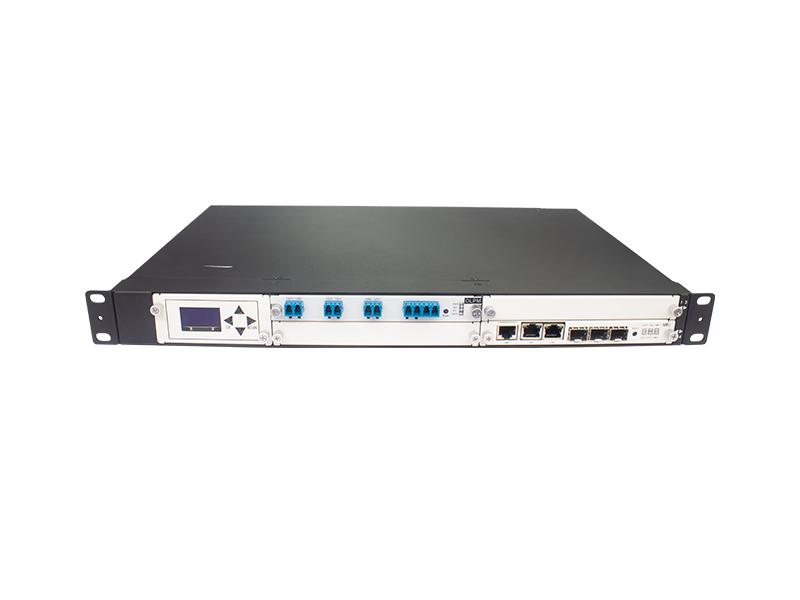

局端FW6600A设备（1U4槽有源）

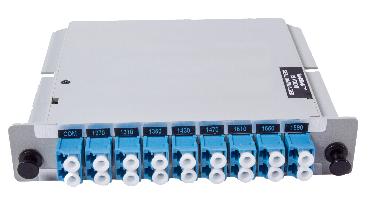

远端合分波模块

远端合分波模块（无源）

2U8槽有源

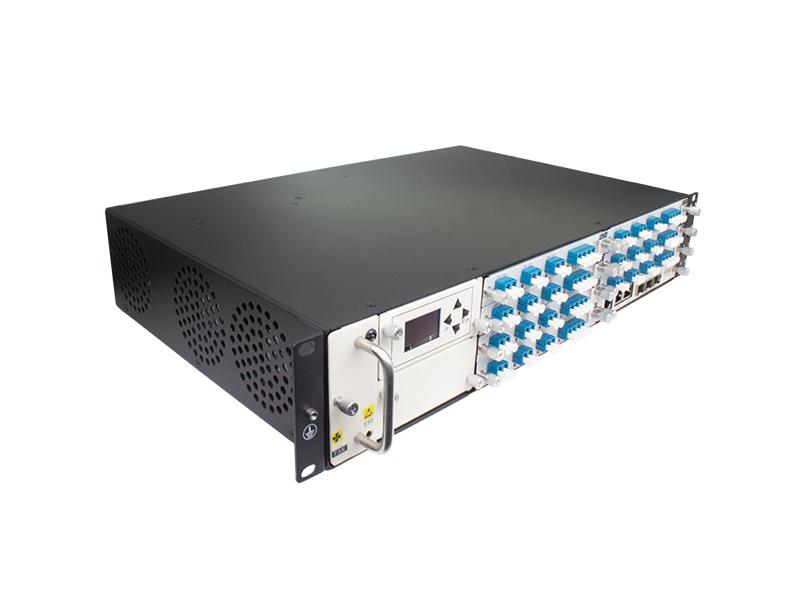

局端FW6600B设备（2U8槽有源）

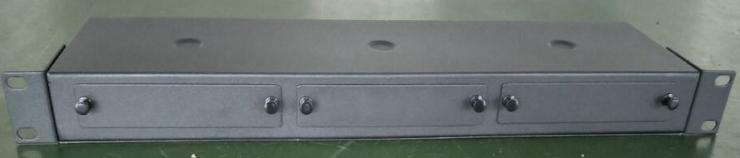

19英寸机架

19英寸机架（远端机柜安装）

4U16槽有源

局端FW6600C设备（4U16槽有源）

室外防水防尘箱

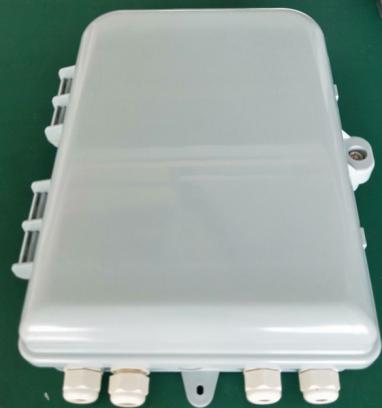

室外防水防尘箱（远端挂墙/抱杆）

2.1.局端设备

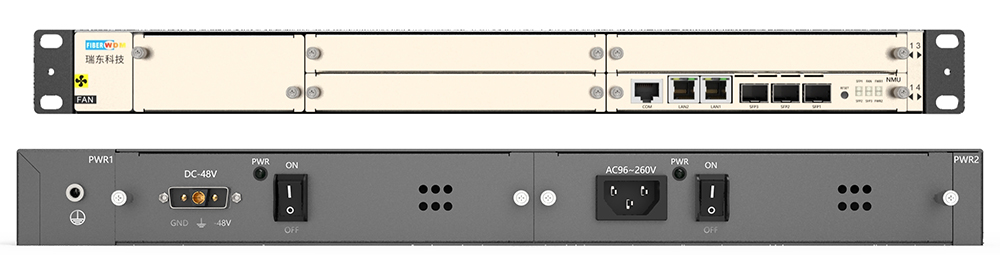

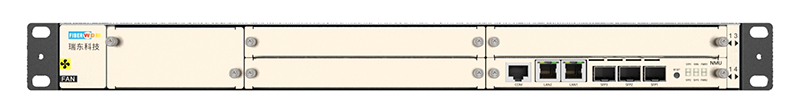

2.1.1.FW6600A -1U机箱

1U 机箱正面

1U 机箱背面

FW6600A型机箱采用1U标准19吋机架式加插卡式结构设计，单机箱提供 4 个业务插槽、1个主控板卡插槽、1个风扇插槽和2个电源插槽（在后面）；采用前面板出线方式，所有的光接口及网管接口均设计在正面；

FW6600A型1U机箱有4个业务槽，网管卡占1槽位，最大支持插入3个业务板卡，可支持3个光方向的汇聚

FW6600A 1U机箱技术指标

指标名称		指标
外形尺寸		482(W)×44(H)×320(D)(mm)
重量（满配）		7.5kg
典型功耗		<30W
保护功能		网元管理单板热插拔或失效不会影响到已有的业务
标准工作电压	直流	-36 V 至 -72V
	交流	90V 至 260V

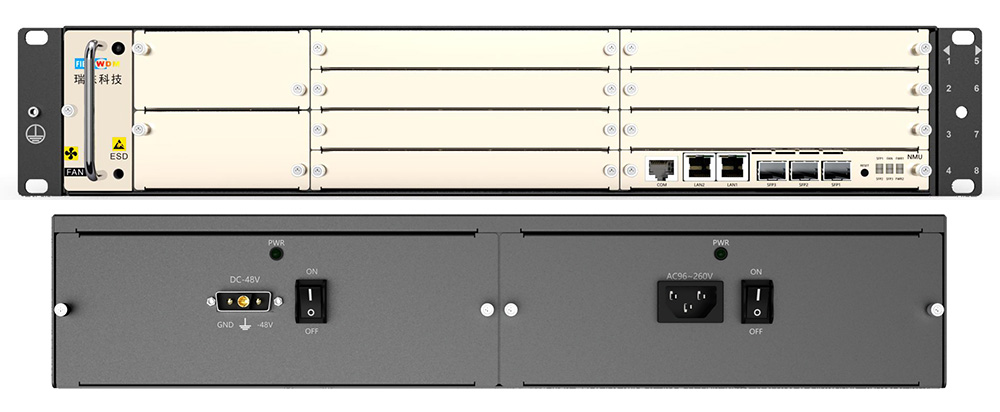

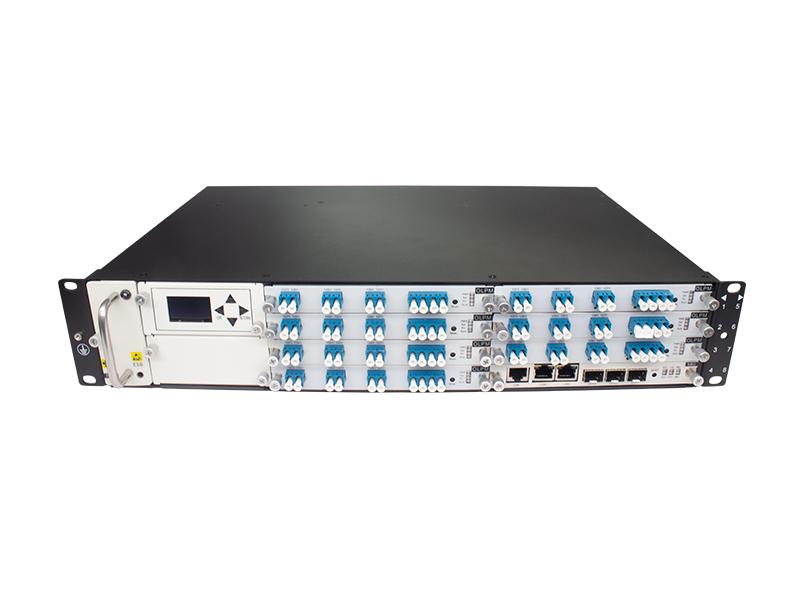

2.1.2 FW6600B -2U机箱

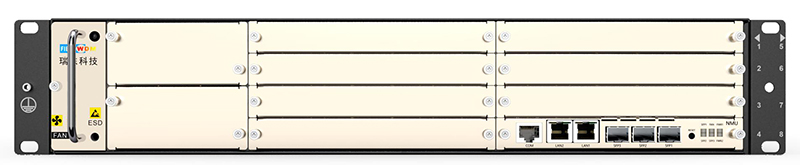

2U机箱正面

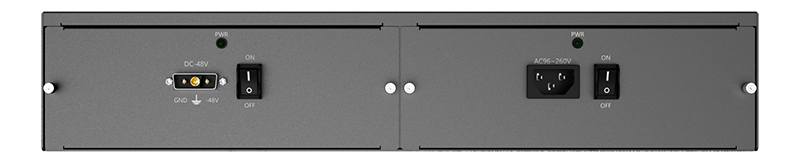

2U 机箱背面

FW6600B 型机箱采用2U标准19吋机架式加插卡式结构设计，单机箱提供 8 个业务插槽、1个主控板卡插槽、1个风扇插槽和2个电源插槽（在后面）；采用前面板出线方式，所有的光接口及网管接口均设计在正面；

FW6600B型2U机箱有8个业务槽，网管卡占1槽位，最大支持插入7个业务板卡，可支持7个光方向的汇聚

FW6600B 2U机箱技术指标

指标名称		指标
外形尺寸		486(W)×86(H)×352(D)(mm)
重量（满配）		13.5kg
典型功耗		<50W
保护功能		网元管理单板热插拔或失效不会影响到已有的业务
标准工作电压	直流	-36 V 至 -72V
	交流	90V 至 260V

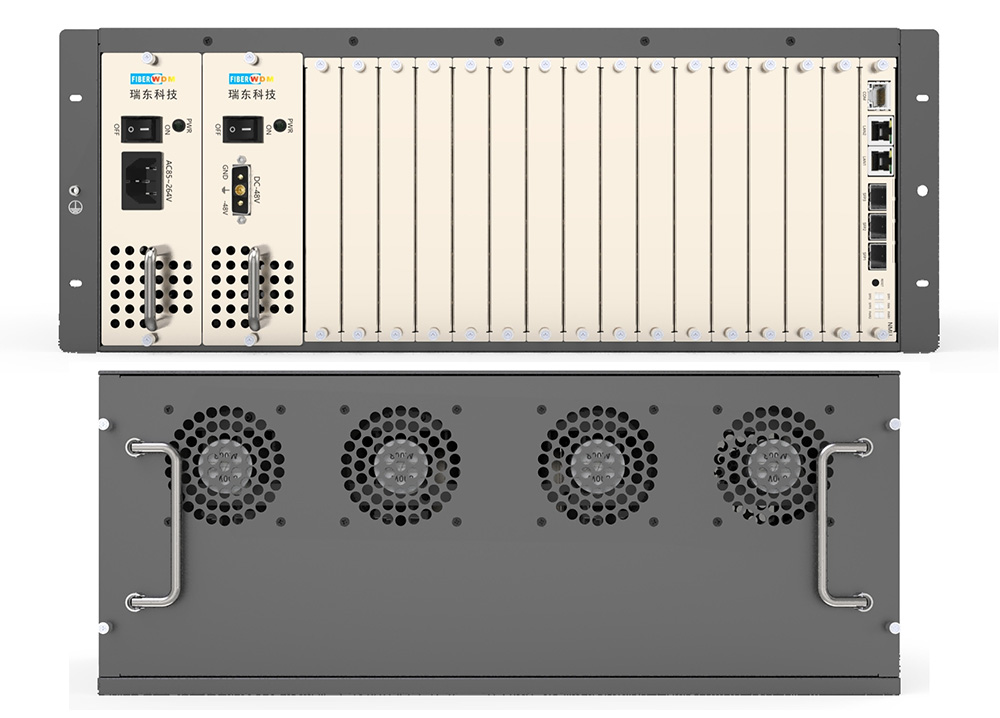

2.1.3 FW6600C -4U机箱

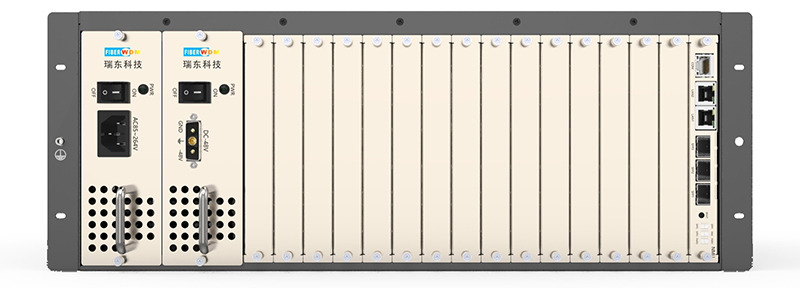

4U 机箱正面

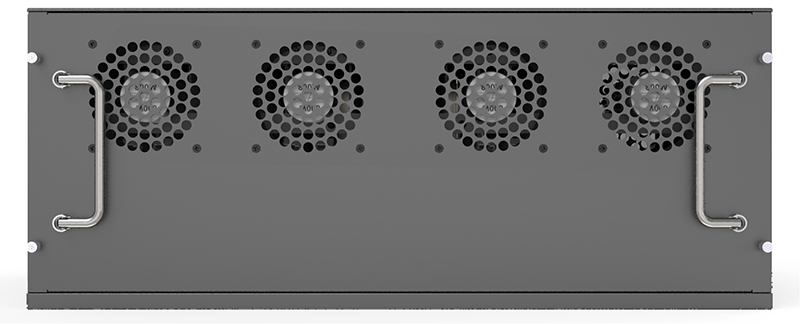

4U 机箱背面

FW6600C 型机箱采用4U标准19吋机架式加插卡式结构设计，单机箱提供 16 个业务插槽、1个主控板卡插槽、1个风扇插槽和2个电源插槽；采用前面板出线方式，所有的光接口, 电源及网管接口均设计在正面；

FW6600C型4U机箱有16个业务槽，网管卡占1槽位，最大支持插入15个业务板卡，可支持15个光方向的汇聚

FW6600C 4U机箱技术指标

指标名称		指标
外形尺寸		483(W)×178(H)×280(D)(mm)
重量（满配）		15.5kg
典型功耗		<80W
保护功能		网元管理单板热插拔或失效不会影响到已有的业务
标准工作电压	直流	-36 V 至 -72V
	交流	90V 至 260V

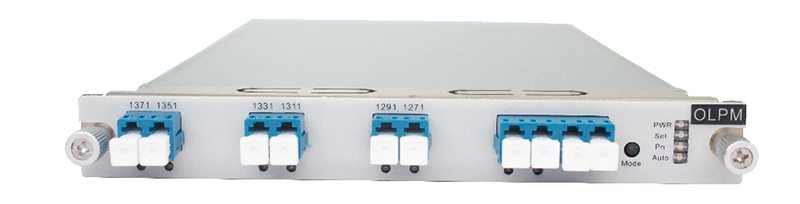

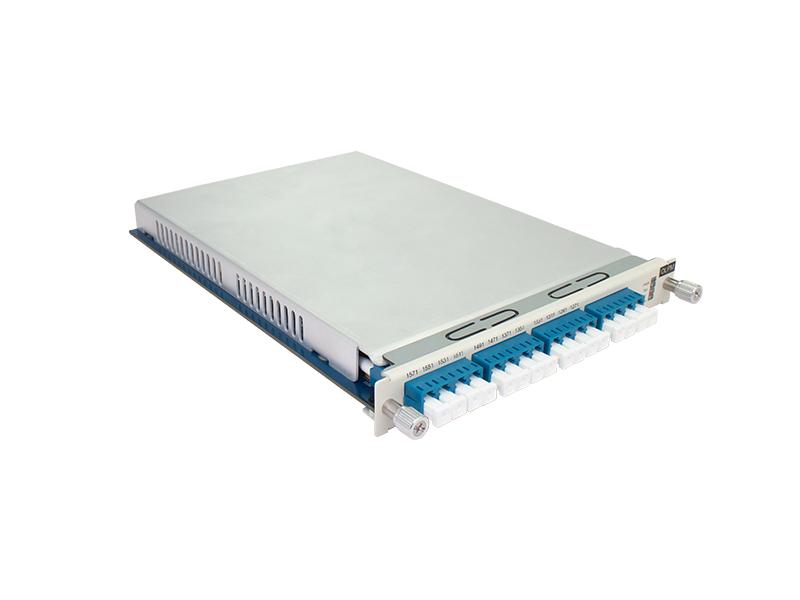

2.1.4 6波局端合分波板

功能结构：

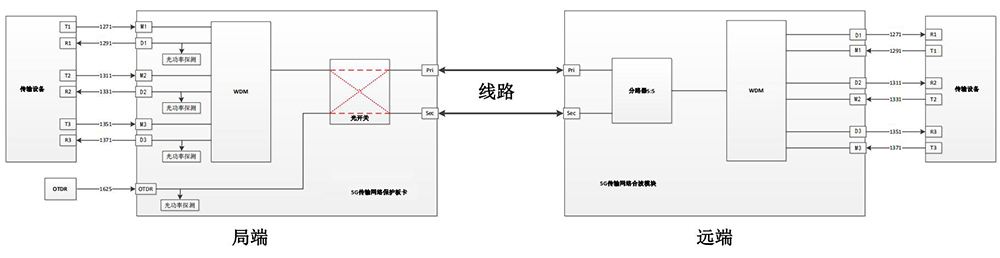

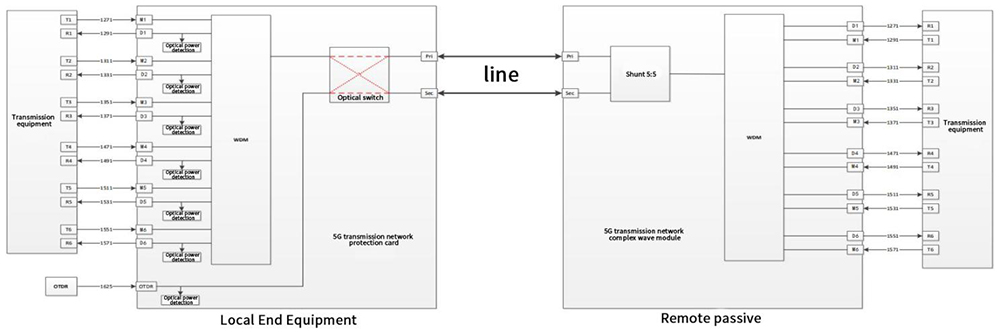

6波局端合分波板功能结构（带光功率监控和光保护）

光学性能指标

参数	单位	指标
通道数		6
中心波长	nm	1271、 1291、 1311、 1331、 1351、 1371
中心波长偏差（最大）	nm	±1.5
-1dB 通带宽度	nm	>14
通带平坦度	dB	<0.5
合分波器通道插入损耗	dB	<1.5
合分波器通道插入损耗均匀性	dB	<1.0
相邻通道隔离度	dB	>25
非相邻通道隔离度	dB	>35
波长热稳定性	nm/℃	<0.002
插入损耗热稳定性	dB/℃	<0.007
偏振相关损耗	dB	<0.2
回波损耗	dB	≥45
工作温度b	℃	-40～+85
储存温度	℃	-40～+85
工作湿度		5%～95% RH，无凝结
占用机箱槽位数		1槽
OTDR监控端口		带OTDR监控端口（波长1625/1650nm）选配
光保护		可提供单纤主备光路保护
光保护倒换时间		＜20ms
光功率检测范围		-50 dBm ~+25dBm
光接口		LC/UPC

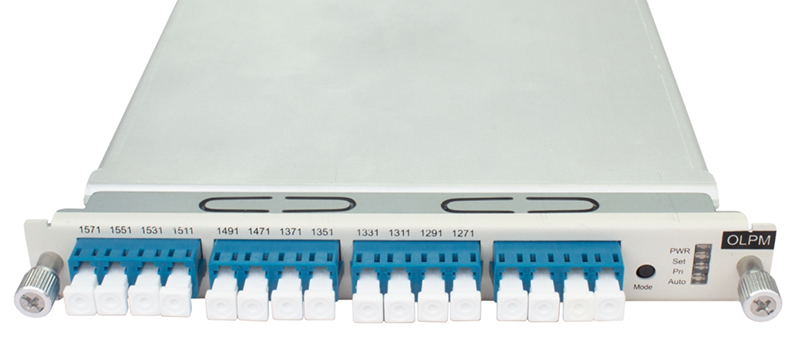

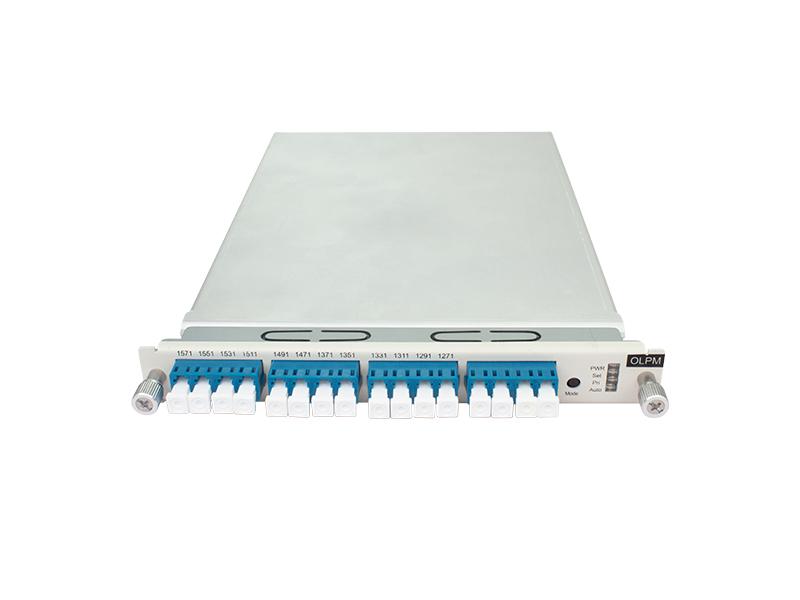

2.1.5 12波局端合分波板

功能结构：

12波局端合分波板功能结构（带光功率监控和光保护）

光学性能指标

参数	单位	指标
通道数		12
中心波长	nm	1271、 1291、 1311、 1331、 1351、 1371、1471、 1491、 1511、 1531、 1551、 1571
中心波长偏差（最大）	nm	±1.5
-1dB 通带宽度	nm	>14
通带平坦度	dB	<0.5
合分波器通道插入损耗	dB	<2.2
合分波器通道插入损耗均匀性	dB	<1.2
相邻通道隔离度	dB	>25
非相邻通道隔离度	dB	>35
波长热稳定性	nm/℃	<0.002
插入损耗热稳定性	dB/℃	<0.007
偏振相关损耗	dB	<0.2
回波损耗	dB	≥45
工作温度b	℃	-40～+85
储存温度	℃	-40～+85
工作湿度		5%～95% RH，无凝结
占用机箱槽位数		1槽
OTDR监控端口		带OTDR监控端口（波长1625/1650nm）
光保护		可提供单纤主备光路保护
光保护倒换时间		＜20ms
光功率检测范围		-50 dBm ~+25dBm
光接口		LC/UPC
